N型冷凝水泵的結構和使用說明！
日期：2018-11-25 人氣：899
一、 結構說明
1、 品種

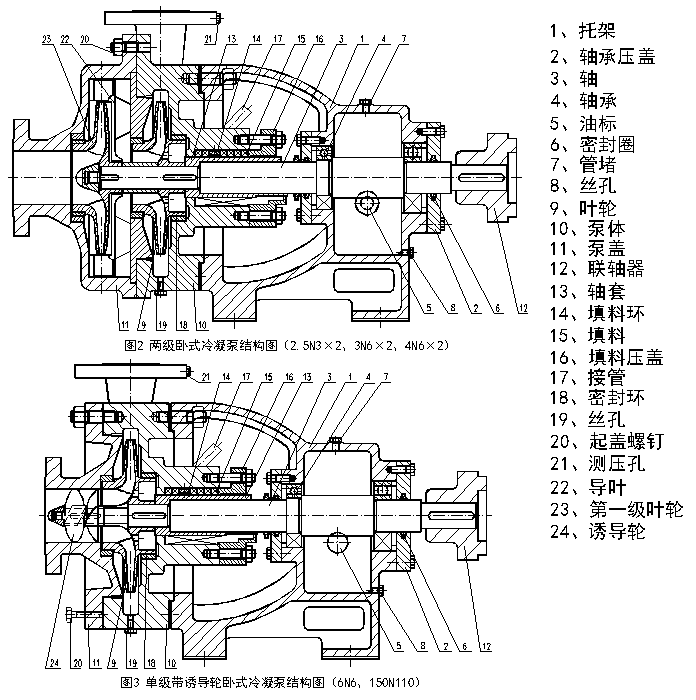

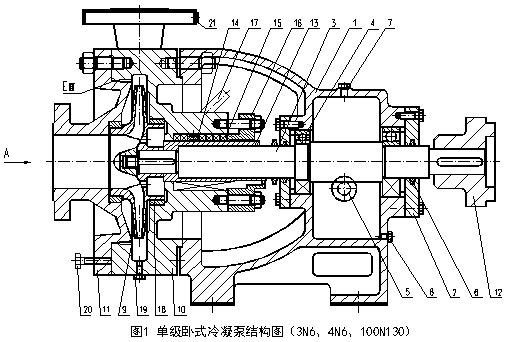

N型冷凝水泵有臥式懸臂單級、兩級、單級帶誘導輪等結構形式，共有9個品種。單級的有3N6、4N6、4N6A、100N130(如圖1);兩級的有2.5N3×2、3N6×2及4N6×2(如圖2);單級帶誘導輪的有6N6、150N110、150N130(如圖3)。
2、 部件材料
泵體、泵蓋：鑄鐵; 密封環、軸套、襯套：耐磨鑄鐵; 葉輪：硅黃銅(鋁鐵青銅)，第二級為鑄鐵 誘導輪：鋁鐵青銅 軸：優質碳素鋼
3、 支承部分
支承部分結構相同(如圖1)，主要件有托架(1)、前后軸承壓蓋(2)和軸(3)組合定位在托架上的前后徑向滾珠軸承(4)上，滾珠軸承亦承受未被平衡的軸向力。用稀油潤滑，油量可從油標看出。前后軸承壓蓋均裝有毛氈密封圈(6)做為軸封以防漏油。管堵(7)處的孔用來灌油。清洗換油時從絲孔(8)將油放出。
4、密封和傳動
軸采用填料密封，在軸封處裝有可更換的軸套。
泵通過彈性聯軸器由電動機驅動。從電機方向看，泵為逆時針方向旋轉。
二：泵體結構圖
