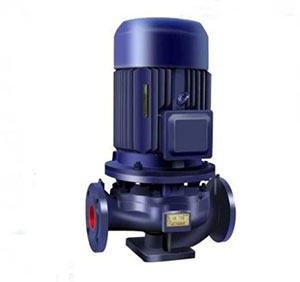

YG型不銹鋼防爆管道油泵

1、YG型管道油泵適用于輸送不含固體顆粒的介質，如汽油、煤油、柴油等石油產品，溫度為-20℃∽+120℃；

2、所輸送油類介質溫度T>120℃或含有微量顆粒時，可選擇高溫結構或化工泵結構。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：2CY系列齒輪油泵|齒輪式潤滑泵上一個：KCB防爆不銹鋼齒輪油泵|不銹鋼齒輪油泵

概述

YG型防爆管道油泵設計制造符合美國石油學會API610（一般煉廠用離心泵標準）和GB3215-82《煉廠化工及石油化工流程用離心泵通用技術條件》的有關規定。

1、可以不建泵房，在室外工作。

2、進出口法蘭在同一中心線上，可直接安裝管路上，立式結構，機泵一體，占地面積小，安裝十分方便。

3、采用優質機械密封，毫無泄漏，有效的減少了泵房的油氣含量，心頭了工作環境提高了泵房工作的安全可靠性。

4、選用防爆等級為DIIBT4的EX防爆電動機。材質：鑄鐵、不銹鋼。

應用范圍

1、吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。

2、環境溫度＜40℃，相對濕度＜95%。

3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度＞0.2mm。

注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用耐磨式機械密封。

結構簡圖

1、取壓閥 2、排氣閥 3、葉輪 4、機械密封 5、軸承 6、電機 7、聯體座 8、泵蓋 9、葉輪螺母 10、泵體 11、放水閥

型號意義

性能參數表

型號	流量Q		揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (KW)
型號	(m3/h)	(l/s)	揚程 (m)	效率 (%)	轉速 (r/min)	電機功率 (KW)
20-160	2.5	0.69	32	25	2900	0.75
25-110	4	1.11	15	42	2900	0.55
25-125	4	1.11	20	36	2900	0.75
25-125A	3.6	1.0	16	35	2900	0.55
25-160	4	1.11	32	32	2900	1.5
25-160A	3.7	1.03	28	31	2900	1.1
32-100	4.5	12.5	12.5	44	2900	0.55
32-100(I)	6.3	1.75	12.5	54	2900	0.75
32-125	5	1.39	20	44	2900	0.75
32-125A	4.5	1.25	16	43	2900	0.55
32-160	6.5	5	32	44	2900	1.5
32-160A	4	1.1	25	34	2900	1.1
32-160(I)	6.3	1.75	32	40	2900	2.2
32-200	4.5	12.5	50	32	2900	3
32-200(I)	6.3	1.75	50	33	2900	4
32-200A	4	1.11	44	40	2900	2.2
40-100	6.3	1.75	12.5	54	2900	0.55
40100A	5.6	1.56	10	52	2900	0.37
40-125	6.3	1.75	20	46	2900	1.1
40-125A	5.6	1.56	16	45	2900	0.75
40-160	6.3	1.75	32	40	2900	2.2
40-160A	5.9	1.64	28	39	2900	1.5
40-160B	5.5	1.53	24	38	2900	1.1
40-200	6.3	1.75	50	33	2900	4
40-200A	5.9	1.64	44	31	2900	3
40-200B	5.3	1.47	36	29	2900	2.2
40-250	6.3	1.75	80	28	2900	7.5
40-250A	5.9	1.64	70	28	2900	5.5
40-250B	5.5	1.53	60	27	2900	4
40-100(I)	12.5	3.47	12.5	62	2900	1.1
40-100(I)A	11	3.05	10	60	2900	0.75
40-125(I)	12.5	3.47	20	58	2900	1.5
40-125(I)A	11	3.05	16	57	2900	1.1
40-160(I)	12.5	3.47	32	52	2900	3
40-160(I)A	11.7	3.25	28	51	2900	2.2
40-160(I)B	10.4	2.89	22	50	2900	1.5
40-200(I)	12.5	3.47	50	46	2900	5.5
40-200(I)A	11.7	3.25	44	45	2900	4
40-200(I)B	10.6	2.94	36	44	2900	3
40-250(I)	12.5	3.47	80	38	2900	11
40-250(I)A	11.6	3.22	70	38	2900	7.5
40-250(I)B	10.8	3.0	60	37	2900	7.5
40-250(I)C	10.0	2.78	52	36	2900	5.5
50-100	12.5	3.47	12.5	62	2900	1.1
50-100A	11	3.05	10	60	2900	0.75
50-125	12.5	3.47	20
